История создания пт-сау ИСУ 152 М (Объект 704)
Posledniy_geroyДата: Суббота, 16.04.2011, 10:41 | Сообщение # 1
Глава клана Ihatelol
Группа: Администраторы
Сообщений: 482
Репутация: 2
Статус: Offline

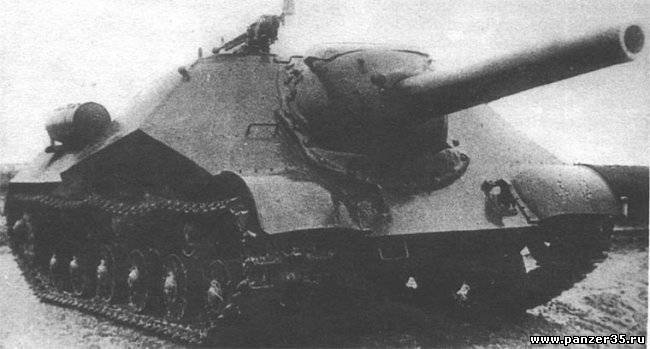

Не смотря, на окончание Великой Отечественной войны, работы по созданию тяжёлых САУ всё равно продолжались. Причем новые самоходки создавались по мере создания новых танков. Так, сразу после начала серийного производства тяжелого танка ИС-3 на Опытном заводе № 100 была разработана САУ, получившая название ИСУ-152 обр. 1945 г. («объект 704»).та установка была создана с использованием узлов и агрегатов танков ИС-2 и ИС-3 и относилась к типу полностью бронированных САУ с передним расположением боевой рубки. В этой машине общему для рубки и корпуса лобовому листу толщиной 120 мм был придан угол наклона 50о от вертикали. Нижние бортовые листы рубки толщиной 90 мм имели обратные углы наклона в 45°. Механик-водитель располагался в боевой рубке слева вверху и вел наблюдение через перископический смотровой прибор, установленный в крыше рубки. Командир вел круговое наблюдение с помощью прибора МК-4, установленного во вращающейся крышке люка. Остальные три члена экипажа вели наблюдение, используя смотровые приборы МК-4, установленные в крыше рубки и во вращающихся крышках посадочных люков.
Гаубица-пушка МЛ-20СМ обр. 1944 г. была смонтирована в рамке в передней части рубки и защищалась бронемаской. Длина ствола орудия составляла 29,6 калибра. Горизонтальный угол наведения составлял 11°, угол возвышения +18°, склонения -1"45'. В боекомплект входили 20 выстрелов раздельного заряжания. Для стрельбы прямой наводкой имелся телескопический прицел ТШ-17К, а с закрытых позиций — панорама Герца. Дальность стрельбы прямой наводкой составляла 3800 м, максимальная — 13000 м. Скорострельность достигала 1 — 2 выстрелов/мин. Специальная система целеуказания связывала командира с наводчиком и механиком-водителем. С орудием был спарен 12,7-мм пулемет ДШК. Второй пулемет ДШК (зенитный) устанавливался на турели люка заряжающего. Боекомплект пулеметов состоял из 300 патронов.

Posledniy_geroyДата: Суббота, 16.04.2011, 10:41 | Сообщение # 2
Глава клана Ihatelol
Группа: Администраторы
Сообщений: 482
Репутация: 2
Статус: Offline
Двенадцатицилиндровый четырехтактный У-образный дизельный двигатель В-2ИС жидкостного охлаждения максимальной мощностью 520 л.с. при 2200 об/мин. был установлен в моторнотрансмиссионном отделении САУ. Он позволял боевой машине массой 47,3 т двигаться с максимальной скоростью 40 км/ч. По сравнению с танком претерпели изменения форма и емкость топливных баков. Запас хода установки при движении по шоссе достигал 220 км.
В состав механической трансмиссии входили многодисковый главный фрикцион сухого трения, четырехступенчатая коробка передач с демультипликатором, обеспечивавшая восемь передач при движении вперед и две — назад, два двухступенчатых планетарных механизма поворота и два двухрядных комбинированных бортовых редуктора.
На каждом борту имелось по шесть сдвоенных опорных и три поддерживающих катка. Подвеска катков — индивидуальная, торсионная. Гусеница — мелкозвенчатая, цевочного зацепления.
На САУ устанавливалась радиостанция 10-РК.-26 и танковое переговорное устройство ТПУ-4бисФ.
САУ отличалась от других машин этого класса главным образом мощной броневой защитой, полученной из-за больших углов наклона броневых листов и необычного размещения механика-водителя. Однако, большой угол наклона стенок рубки , значительная величина отката ствола гаубицы-пушки (до 900 мм) и совмещение отделения управления с боевым, существенно сократили размеры последнего и затруднили работу экипажа. Размещение механика-водителя вверху привело к увеличению непросматриваемой зоны и ухудшению условий его работы из-за большой амплитуды колебаний. Эта машина была изготовлена в одном экземпляре и сейчас находится в экспозиции Военно-исторического музея бронетанкового вооружения и техники в Кубинке.
